Đo lường điện là gì? Toàn cảnh kiến thức cần biết dành cho kỹ thuật viên và doanh nghiệp

Trong lĩnh vực kỹ thuật điện và điện tử, việc đo lường điện đóng vai trò cốt lõi trong đảm bảo an toàn, vận hành chính xác và tối ưu hiệu suất hệ thống. Đây là yếu tố không thể thiếu trong mọi khía cạnh từ kiểm tra thiết bị, giám sát hệ thống cho đến nghiên cứu phát triển công nghệ mới.

Vì thế, Viện Nghiên Cứu Phát Triển Chứng Nhận Toàn Cầu (GCDRI) xin gửi tới bạn đọc bài viết tổng hợp kiến thức chuyên sâu, dễ hiểu, nhằm giải đáp toàn diện về khái niệm, vai trò, cấu tạo và các thiết bị đo lường điện. Đây là nền tảng quan trọng giúp các kỹ sư, doanh nghiệp hoặc cá nhân hoạt động trong ngành điện nâng cao hiệu quả kiểm tra và vận hành kỹ thuật chính xác hơn.

Khái niệm đo lường điện là gì?

Đo lường điện là quá trình sử dụng các loại thiết bị chuyên dụng như ampe kế, vôn kế, ôm kế, công tơ điện… để xác định các đại lượng vật lý liên quan đến dòng điện như cường độ dòng điện, điện áp, điện trở, công suất, điện năng tiêu thụ, tần số…

Trong kỹ thuật, các đại lượng điện này chính là “ngôn ngữ” phản ánh chính xác tình trạng vận hành, mức độ tiêu hao năng lượng và chất lượng điện sử dụng. Vì thế, đo lường điện là công đoạn không thể thiếu trong hệ thống tự động hóa điều khiển, giám sát điện, kiểm định và phát triển công nghệ điện tử.

Có hai phương pháp đo lường điện phổ biến:

• Đo trực tiếp: Giá trị đại lượng được đọc trực tiếp trên đồng hồ đo như vôn kế, ampe kế, công tơ điện…
• Đo gián tiếp: Sử dụng các thông số trung gian, kết hợp phương pháp tính toán để suy ra giá trị cần đo (ví dụ: đo điện trở bằng cách đo điện áp và cường độ dòng điện rồi sử dụng định luật Ohm để tính).

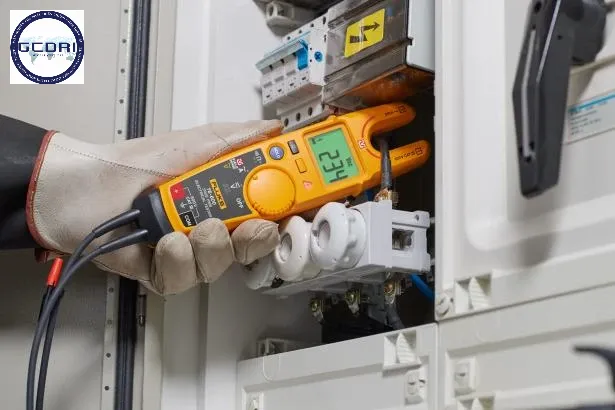

Vai trò thiết yếu của đo lường điện trong kỹ thuật và thực tiễn

Việc đo lường các thông số điện không đơn giản là kiểm tra, mà còn giúp bảo đảm an toàn cho người dùng, vận hành ổn định cho thiết bị, và tối ưu hóa quy trình sản xuất. Dưới đây là những vai trò quan trọng của đo lường điện:

• Phát hiện lỗi kịp thời: Nhờ đo lường điện, kỹ sư có thể phát hiện các sự cố điện như ngắn mạch, quá tải, rò điện, tụt áp… giúp xử lý tức thời, bảo vệ hệ thống.
• Xác định thông số kỹ thuật: Kiểm tra và định lượng chính xác các thông số hoạt động của thiết bị, đảm bảo thiết bị làm việc trong vùng an toàn.
• Đánh giá chất lượng sản phẩm điện tử sau sản xuất: Kiểm tra tính đồng đều, ổn định và tương thích điện của thiết bị.
• Tối ưu hóa hoạt động và tiêu hao năng lượng: Thông qua công tơ điện, thiết bị đo điện tiêu thụ giúp doanh nghiệp quản lý điện năng hiệu quả.
• Hỗ trợ nghiên cứu và phát triển: Đo lường chính xác các đại lượng điện giúp nhà nghiên cứu thử nghiệm, đánh giá các thiết kế mới.

Cấu tạo cơ bản của dụng cụ đo lường điện

Một thiết bị đo lường điện thường được cấu thành từ những thành phần chính sau:

Bộ cơ cấu đo (mechanical structure)

Đóng vai trò chuyển đổi tín hiệu điện thành chuyển động cơ học hiển thị lên mặt số hoặc kim chỉ thị. Gồm hai phần:

• Phần quay: Di chuyển theo tác động của dòng điện, tạo momen quay tương ứng với giá trị đại lượng điện.
• Phần tĩnh: Giữ cố định bộ phận chính, đồng thời tạo lực cản giúp hệ thống ổn định.

Mạch đo (measuring circuit)

Đây là phần xử lý tín hiệu đầu vào của đại lượng điện. Mạch đo sẽ:

• Truyền tín hiệu điện cần đo đến cơ cấu đo.
• Sơ đồ mạch được thiết kế tùy theo loại đại lượng cần đo: điện áp, dòng điện, điện trở…
• Đảm bảo phân bố điện áp và dòng hợp lý trong toàn thiết bị, tránh quá tải.

Ngoài ra, các thiết bị đo hiện đại còn tích hợp:

• Bộ phận cản dầu: Làm giảm dao động kim đo, giúp đọc kết quả ổn định.
• Lò xo phản hồi: Tạo lực cản phù hợp, đưa kim đo trở về vị trí cân bằng.
• Mặt đồng hồ hiển thị (hiển thị số hoặc kim): Cung cấp kết quả trực quan và dễ đọc.

Các phương pháp phân loại dụng cụ đo điện

Dụng cụ đo điện có thể được phân loại dựa trên hai tiêu chí cơ bản:

Phân loại theo nguyên lý hoạt động

• Thiết bị đo điện từ: Sử dụng nguyên lý cảm ứng điện từ để đo dòng điện và điện áp.
• Thiết bị đo điện động: Dựa vào lực tương tác giữa các dòng điện để đo công suất.
• Thiết bị đo cảm ứng từ: Áp dụng nguyên lý cảm ứng điện để đo tần số, công suất, điện năng…
• Thiết bị đo từ điện (tĩnh điện): Sử dụng lực hút tĩnh điện để đo điện áp thay đổi nhanh.

Phân loại theo đại lượng cần đo

• Thiết bị đo dòng điện – Ví dụ: ampe kế
• Thiết bị đo điện áp – Ví dụ: vôn kế
• Thiết bị đo điện trở – Ví dụ: ôm kế
• Thiết bị đo công suất – Ví dụ: oát kế
• Thiết bị đo điện năng tiêu thụ – Ví dụ: công tơ điện
• Thiết bị đo tần số – Ví dụ: máy đo tần số số

Mỗi loại đều có thang đo phù hợp với mục đích sử dụng và mức độ chính xác yêu cầu trong công nghiệp hoặc dân dụng.

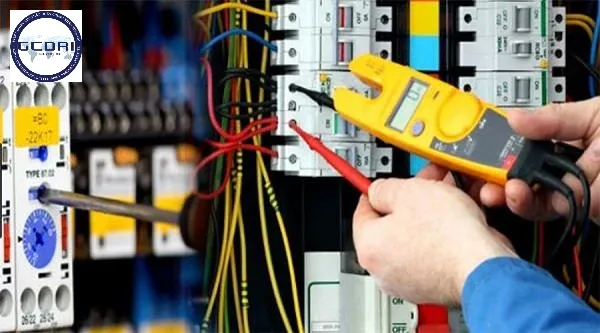

Các thiết bị đo lường điện phổ biến hiện nay

Trên thị trường hiện nay, có rất nhiều loại thiết bị đo lường điện được sử dụng trong các lĩnh vực dân dụng, công nghiệp, nghiên cứu lẫn đào tạo. Một số dòng phổ biến gồm:

• Đồng hồ vạn năng (Multimeter): Tích hợp nhiều chức năng đo: điện áp, dòng điện, điện trở… Một thiết bị thiết yếu trong sửa chữa điện tử, điện dân dụng.

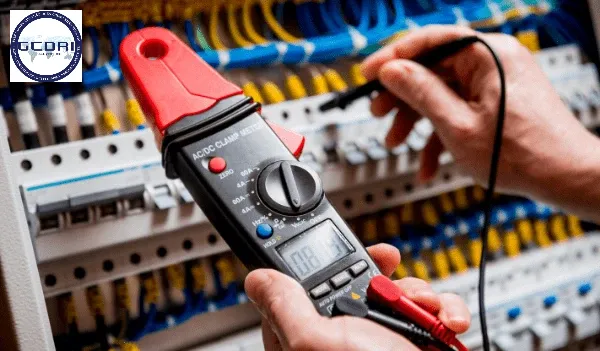

• Ampe kìm (Clamp meter): Dùng để đo dòng điện mà không cần ngắt mạch, phù hợp với kỹ sư điện công nghiệp.
• Máy hiện sóng (Oscilloscope): Hiển thị tín hiệu điện dạng sóng thời gian thực, ứng dụng trong nghiên cứu và kiểm thử mạch.
• Thiết bị đo điện trở cách điện (Megohmmeter): Chuyên kiểm tra độ cách điện của cáp hoặc động cơ.
• Thiết bị kiểm tra an toàn điện: Dùng đánh giá khả năng cách điện, độ rò điện…
• Máy đo LCR: Đo các tham số điện cảm (L), điện dung (C), và điện trở (R) trong linh kiện điện tử.

Việc lựa chọn thiết bị phù hợp còn phụ thuộc vào yêu cầu đo lường, độ chính xác mong muốn và điều kiện vận hành.

Kết luận

Như vậy, đo lường điện là lĩnh vực cốt lõi trong ngành điện và điện tử hiện đại, liên quan mật thiết đến việc đảm bảo vận hành an toàn, kiểm soát chất lượng và tối ưu hóa hiệu suất năng lượng. Từ lý thuyết đến ứng dụng thực tế, các kiến thức về khái niệm, phương pháp đo, thiết bị đo và ứng dụng đo lường đều giữ vai trò thiết yếu với kỹ sư điện, doanh nghiệp sản xuất và người sử dụng sản phẩm điện tử.
